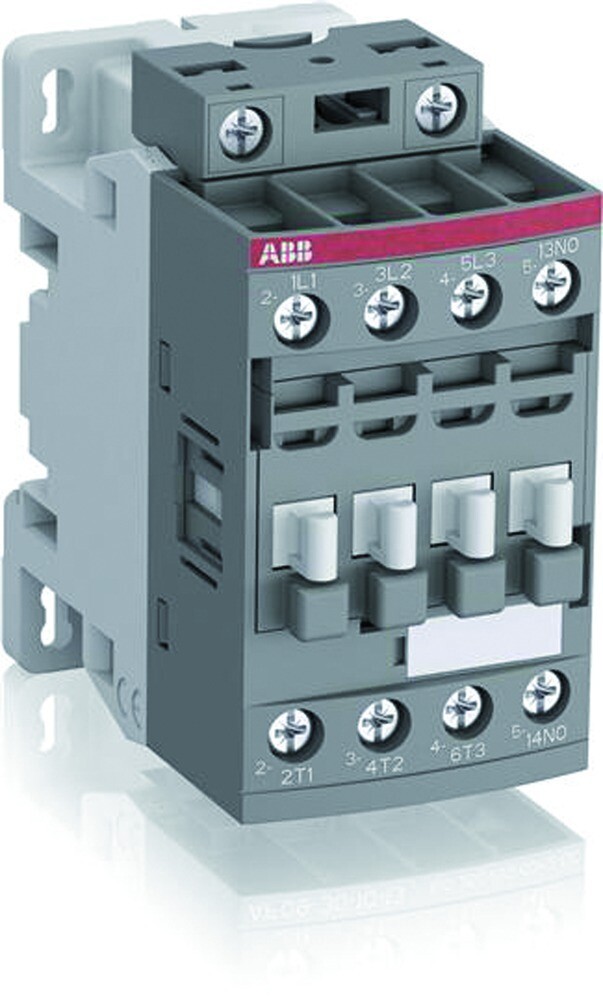

ABB SCHÜTZ 100-250V50/60HZ (AF09-30-01-13)

delivery time: Im Versandlager lagernd - versandbereit in 24-48 Stunden
Product.Nr.: 1SBL137001R1301
weight: 1 kg

Manufacturer: ABB

Bewertung:

EUR47.66

incl. 20 % VAT excl. shipping costs

PayPal Später Bezahlen Kauf auf Rechnung Vorkasse Barzahlung Amazon Pay Credit / Debit Card Apple Pay EPS

Produktbeschreibung
Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.

Technische Details:

NameWert
TypeAF09-30-01-13
Hersteller Artikelnummer1SBL137001R1301
Bemessungssteuerspeisespannung bei AC 50 Hz100 bis 250 V
Bemessungssteuerspeisespannung bei AC 60 Hz100 bis 250 V
Bemessungssteuerspeisespannung bei DC100 bis 250 V
Spannungsart zur BetätigungAC/DC
Anzahl der Öffner als Hauptkontakte0
Anzahl der Schließer als Hauptkontakte3
Anschlussart HauptstromkreisSchraubanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V25 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V9 A
Bemessungsbetriebsleistung bei AC-3, 400 V4 kW
Bemessungsbetriebsleistung NEMA1,5 kW
Anzahl der Hilfskontakte als Schließer0
Anzahl der Hilfskontakte als Öffner1
Geeignet für Reiheneinbaunein
