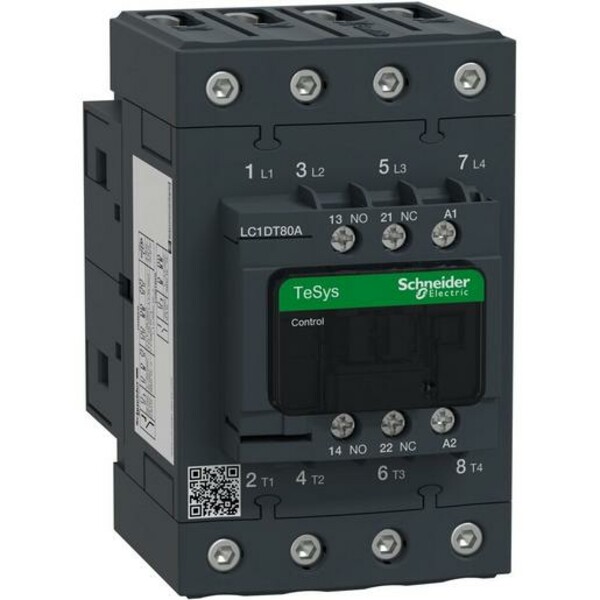

Schneider Electric SCHÜTZ 4P 80A-AC1 1S1O 230VAC (LC1-DT80AP7)
Lieferzeit: Im Versandlager lagernd - versandbereit in 14 Werktagen
Art.Nr.: LC1DT80AP7
Gewicht: 1 kg
Hersteller: Schneider Electric
Bewertung:
EUR
322.04
EUR322.04
inkl. 19 % USt
Produktbeschreibung
Leistungsschütz, 4p+1S+1Ö, 80A/AC1, Spule 230V 50/60Hz. Produktbereich: TeSys D - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1D - Anwendung des Schützes: Widerstandslast - Nutzungskategorie: AC-1 - Beschreibung der Pole: 4P - Zus. des Polkontakts: 4 NO - Betriebsbemessungsspannung Ue: 300 V DC für Hauptstromkreis, 690 V AC 25 - 400 Hz für Hauptstromkreis - Aufbau der Hilfskontakte: 1 S + 1 Ö - Überspannungskategorie: III - knv. off. therm. Strom Ith: 10 A bei 60 °C für Signalschaltkreis, 80 A bei 60 °C für Hauptstromkreis - Irms Nenneinschaltleistung: 1000 A bei 440 V für Hauptstromkreis gemäß IEC 60947, 140 A AC für Signalschaltkreis gemäß IEC 60947-5-1, 250 A DC für Signalschaltkreis gemäß IEC 60947-5-1 - Nennkurzzeitstrom Icw: 100 A 1 s Signalschaltkreis, 110 A 40 °C 10 min. Hauptstromkreis, 120 A 500 ms Signalschaltkreis, 140 A 100 ms Signalschaltkreis, 260 A 40 °C 1 min. Hauptstromkreis, 520 A 40 °C 10 s Hauptstromkreis, 900 A 40 °C 1 s Hauptstromkreis -Technische Details:
| Name | Wert |
|---|---|
| Produktlinie(n) | TeSys D |
| Type | LC1-DT80AP7 |
| Hersteller Artikelnummer | LC1DT80AP7 |
| Bemessungssteuerspeisespannung bei AC 50 Hz | 230 V |
| Bemessungssteuerspeisespannung bei AC 60 Hz | 230 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 80 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 80 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 18,5 kW |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Geeignet für Reiheneinbau | nein |
